Instalacje wodne i grzewcze można porównać do swoistej siłowni budynku. O ile kocioł czy pompa ciepła pełni rolę serca, o tyle instalacje rurowe stanowią jego układ krwionośny.

Rury i złączki odpowiadają średnio za około 0,3% wartości wszystkich materiałów wykorzystanych w inwestycji, jednak w praktyce bywa trudno przekonać inwestora do rezygnacji z najtańszych rozwiązań. W tym przypadku trudno jednak mówić o tzw. przeinwestowaniu.

Woda — podobnie jak ogień — ma zdolność niszczenia niemal każdej substancji budowlanej. Dlatego najlepsze firmy instalacyjne korzystają ze sprawdzonych, gwarantowanych systemów instalacyjnych i takie właśnie rozwiązania rekomendują swoim klientom.

Jak to się zaczęło — czyli początki instalacji rurowych w erze przemysłowej

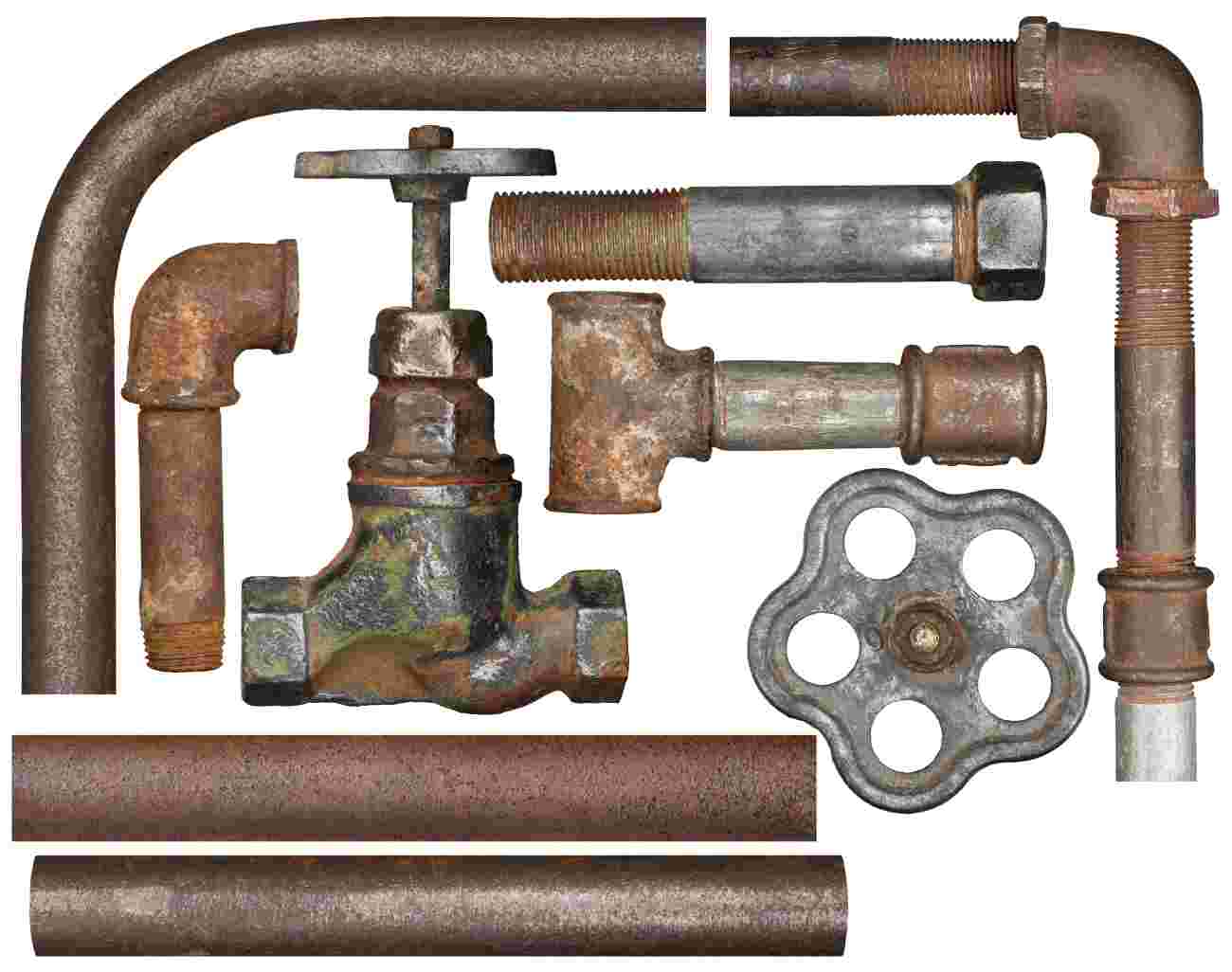

Rury stalowe

Pierwszą instalacją rurową w uprzemysłowionym świecie była instalacja gazu świetlnego, wybudowana w Londynie około 1815 roku. Wykonano ją z luf karabinowych łączonych na gwint. Średnica tego rurociągu wynosiła około ½ cala. Rozwiązanie to zapoczątkowało rozwój kolejnych instalacji oraz potrzebę ich rozbudowy, co w konsekwencji doprowadziło do gwałtownego wzrostu zainteresowania rurami stalowymi i zwiększonego zapotrzebowania na tego typu produkty.

W 1841 roku w Wielkiej Brytanii wprowadzono standaryzację gwintu rurowego, znanego jako gwint Whitwortha. Z niewielkimi modyfikacjami stosowany jest on do dziś — zarówno w wielu krajach według norm krajowych, jak i w ujęciu międzynarodowym zgodnie z zaleceniami ISO. Zarówno ten typ gwintu, jak i ówczesne średnice rur funkcjonują w Europie do dziś.

Rury stalowe nadal znajdują szerokie zastosowanie w instalacjach przemysłowych oraz konstrukcjach, w których kluczowe znaczenie mają ich właściwości mechaniczne. Wykorzystywane są m.in. w instalacjach ciepłowniczych, gazowych, systemach przesyłu ścieków czy popiołów. W zależności od przeznaczenia można je podzielić na rury przewodowe, rury do wymienników ciepła, rury konstrukcyjne oraz rury wiertnicze.

Choć część doświadczonych instalatorów w Polsce wciąż spotyka się z działającymi instalacjami wykonanymi z gwintowanych rur stalowych w najstarszych budynkach, obecnie — z wyjątkiem stali nierdzewnej — materiał ten praktycznie nie jest już stosowany w nowych instalacjach wody użytkowej i systemach grzewczych. Wynika to przede wszystkim z wysokiej pracochłonności oraz niekorzystnej ekonomiki wykonania takich instalacji.

Rury ocynkowane, jako rury z powłoką ochronną, stosowane są dziś jedynie w szczególnych przypadkach, w instalacjach wodnych, zgodnie z określonymi wymaganiami technicznymi.

 Stal nierdzewna

Stosunkowo nowszą generacją rur stalowych, powszechnie stosowaną do dziś, są rury i systemy rurowe wykonane ze stali nierdzewnej, potocznie nazywanej „kwasówką”. Historia stali odpornej na korozję sięga początku XIX wieku. Materiał ten, rozwijany przez europejskich inżynierów, szybko zyskał popularność m.in. w Wielkiej Brytanii, gdzie początkowo wykorzystywano go do produkcji naczyń i sztućców.

Obecnie stal nierdzewna znajduje bardzo szerokie zastosowanie, również jako materiał do produkcji trwałych elementów i systemów instalacji wodnych oraz grzewczych. Ze względu jednak na stosunkowo wysokie koszty — zarówno ekonomiczne, jak i środowiskowe związane z jej wytworzeniem — wykorzystuje się ją głównie w instalacjach o podwyższonych wymaganiach technicznych.

Podobnie jak w przypadku tradycyjnej stali, systemy ze stali nierdzewnej mogą być łączone poprzez spawanie, połączenia gwintowane, a w większych średnicach także za pomocą kołnierzy skręcanych śrubowo z uszczelnieniem. Nowszym rozwiązaniem są połączenia zaprasowywane — realizowane przy użyciu złączek z uszczelką. W tego typu instalacjach stosuje się cienkościenne rury nierdzewne, najczęściej w zakresie średnic od 15 do 108 mm.

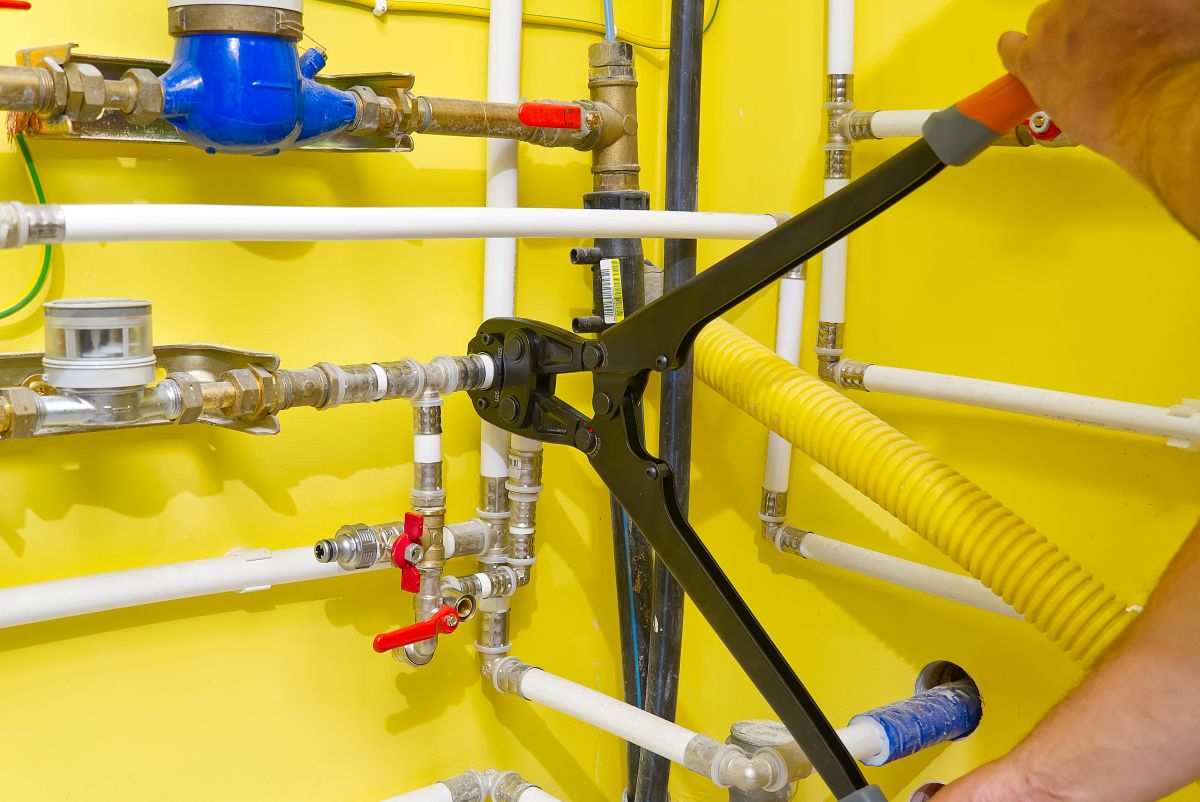

Na rynku polskim dostępnych jest obecnie co najmniej kilka systemów rurowych ze stali nierdzewnej wykorzystujących technologię połączeń zaprasowywanych. Instalacje tego typu cechują się estetyką, trwałością oraz wysoką odpornością na temperaturę. Warto jednak zauważyć, że w obszarze technologii łączenia na przestrzeni lat pojawiło się niewiele nowych rozwiązań — zasadniczą innowacją pozostaje właśnie technika połączeń zaciskanych.

Miedź

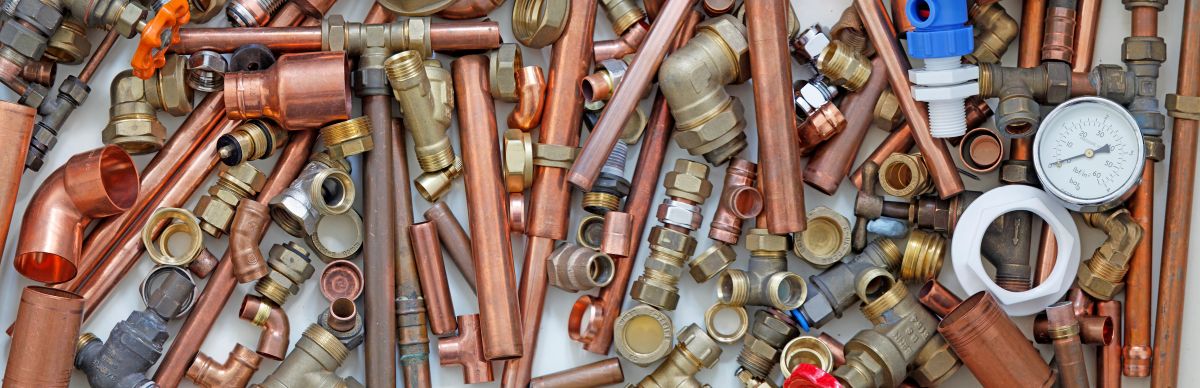

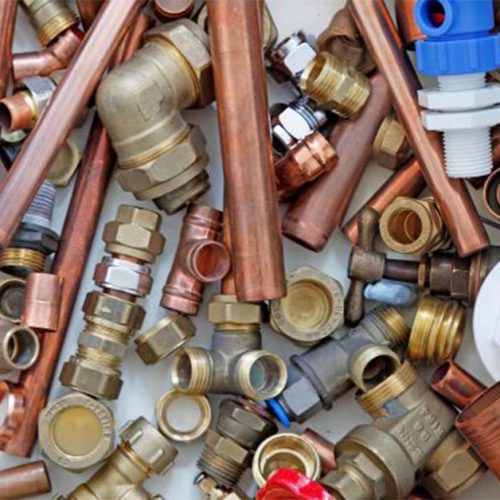

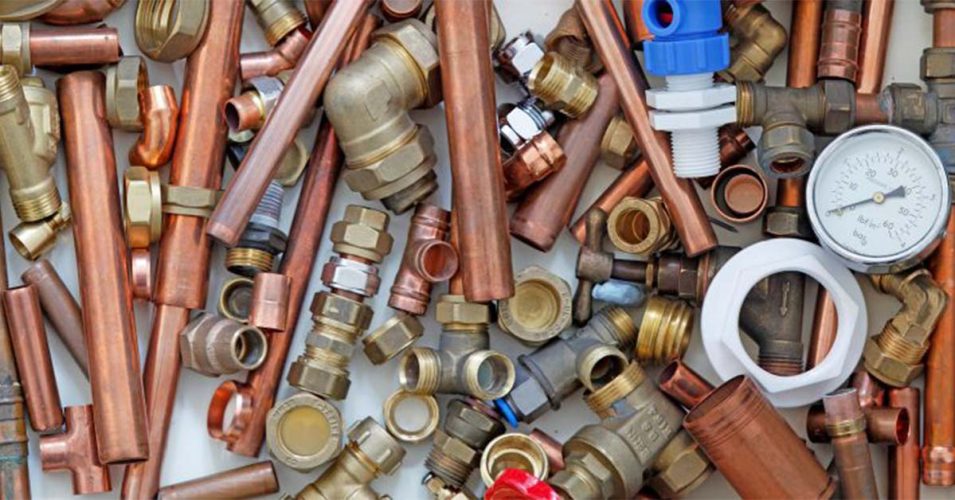

Miedź ma bardzo długą historię użytkową. Znana od tysiącleci, znajduje dziś szerokie zastosowanie w wielu gałęziach gospodarki. Wiele przełomowych odkryć technologicznych było możliwych właśnie dzięki jej wyjątkowym właściwościom. Przede wszystkim cechuje się wysoką odpornością na korozję, dobrą plastycznością, łatwością obróbki mechanicznej oraz doskonałym przewodnictwem cieplnym i elektrycznym. Dodatkowo łatwo łączy się ją metodą lutowania.

Jedną z najważniejszych zalet miedzi w instalacjach wody użytkowej — wskazywaną przez ekspertów — jest odporność na wysoką temperaturę oraz właściwości bakteriobójcze. Stabilność temperaturowa sprawia, że elementy miedziane nie zmieniają swojej objętości poprzecznej, a jedynie nieznacznie wydłużają się, co ogranicza konieczność stosowania licznych zabezpieczeń kompensacyjnych w instalacjach.

Podstawową wadą miedzi jest jej cena — instalacje rurowe wykonane z tego materiału mogą być nawet dwukrotnie droższe od rozwiązań opartych na termoplastach. Jednocześnie miedź pozostaje surowcem szeroko wykorzystywanym m.in. w przemyśle lotniczym, motoryzacyjnym, komputerowym, telekomunikacyjnym, energetycznym oraz przy produkcji RTV i AGD. Dla przykładu, samochody elektryczne i hybrydowe zawierają od 25 do 50 kg miedzi. Jej powszechne zastosowanie wpływa na dużą zmienność cen tego surowca.

Rury miedziane stosuje się w instalacjach wodnych, gazowych oraz w przemyśle spożywczym — zarówno w budownictwie mieszkaniowym, jak i przemysłowym. Podczas ich montażu należy jednak uwzględnić ograniczenia materiałowe. Miedź nie jest odporna na korozję elektrochemiczną, dlatego nie powinna być bezpośrednio łączona z innymi metalami. Instalacje wodne i grzewcze wymagają także stosowania czystych mediów, ponieważ materiał ten nie jest odporny na intensywne ścieranie. Z tego względu zaleca się, aby prędkość przepływu wody nie przekraczała 3 m/s.

W środowisku wodnym miedź ulega utlenianiu, a tempo tego procesu zależy m.in. od pH wody oraz zawartości związków chemicznych, takich jak siarczki. Dlatego instalacje wodociągowe i centralnego ogrzewania muszą spełniać określone wymagania jakościowe wody, zapewniające ich długotrwałą eksploatację.

Istotna jest również jakość stosowanych rur. Do instalacji wody użytkowej nie należy stosować wyrobów nieznanego pochodzenia ani niespełniających norm. Certyfikowana miedź instalacyjna charakteryzuje się odpowiednią odpornością i ogranicza przenikanie jonów miedzi do wody. W przypadku materiałów niskiej jakości istnieje ryzyko nadmiernego stężenia tych jonów w organizmie, co może negatywnie wpływać na zdrowie.

Ze względu na wysoką wartość materiału, rury miedziane wymagają odpowiedniego pakowania i przechowywania. Odcinki proste (twarde i półtwarde) powinny być zabezpieczane w opakowaniach drewnianych lub z twardej tektury, wyłożonych folią. Rury półtwarde pakuje się w wiązki (do 10 sztuk), o masie nieprzekraczającej 100 kg, zabezpieczone taśmą. Końce rur powinny być chronione zaślepkami z tworzywa sztucznego, zapobiegającymi zanieczyszczeniu wnętrza. Każde opakowanie powinno być odpowiednio oznakowane przez producenta. Wysokie wymagania logistyczne dodatkowo wpływają na koszt tych rozwiązań.

Oprócz lutowania, rury miedziane można łączyć również za pomocą złączek zaciskanych typu „press”. Coraz częściej stosowane są także systemy typu push-fit, umożliwiające szybkie łączenie metodą wciskową. Warto dodać, że nowoczesne systemy oparte na polibutylenie oferują również rozwiązania umożliwiające łączenie z instalacjami miedzianymi bez konieczności użycia specjalistycznych narzędzi.

 Tworzywa sztuczne do produkcji rur

W instalacjach sanitarnych podstawowe zastosowanie mają tworzywa sztuczne, zwane również termoplastami. Wśród nich można wyróżnić dwie główne grupy:

1. Tworzywa poliwinylowe:
   • polichlorek winylu (PVC),
   • chlorowany polichlorek winylu (PVC-C).
2. Tworzywa poliolefinowe:
   • polietylen niskiej gęstości (LDPE),
   • polietylen średniej gęstości (MDPE),
   • polietylen wysokiej gęstości (HDPE),
   • polietylen sieciowany (PEX),
   • polipropylen (PP),
   • polibutylen (PB).

W praktyce nowoczesny rynek budowlany jest w dużej mierze ukierunkowany na wykorzystanie instalacji z tworzyw sztucznych, choć wiedza na temat ich właściwości wciąż bywa ograniczona. Trwałość tych materiałów, będąca ich istotną zaletą z punktu widzenia eksploatacji, stanowi jednocześnie wyzwanie w procesie ich utylizacji. Z drugiej strony, im trwalsze tworzywo, tym dłuższy okres jego użytkowania, co w naturalny sposób ogranicza skalę powstających odpadów.

Ma to również znaczenie w kontekście samej technologii produkcji. Tworzywa sztuczne powstają w wyniku procesów chemicznych z naturalnych surowców lub poprzez syntezę związków organicznych, których podstawowymi składnikami są węgiel (C) i wodór (H). Głównymi surowcami wykorzystywanymi w ich produkcji są kopaliny naturalne: węgiel, ropa naftowa oraz gaz ziemny, przy czym kluczową rolę odgrywają ropa i jej pochodne. Jednym z podstawowych etapów produkcji jest proces tzw. krakingu, w którym nafta przekształcana jest w mieszaninę etylenu, propylenu, butylenu oraz innych lekkich węglowodorów.

Jednym z najważniejszych osiągnięć w rozwoju tworzyw sztucznych wykorzystywanych w budownictwie były badania profesora Giulio Natta. W latach 50. XX wieku dokonał on przełomu w metodach ich wytwarzania, opracowując tzw. katalizatory Natty, które umożliwiły efektywną produkcję poliolefin w niższych temperaturach. Dzięki temu do dziś szeroko stosuje się polietylen (PE), polipropylen (PP) oraz polibutylen (PB) w systemach instalacji rurowych.

Warto dodać, że choć polietylen był znany już przed II wojną światową, jego produkcja w wysokich temperaturach była skomplikowana i kosztowna, co znacząco ograniczało jego praktyczne zastosowanie przed wprowadzeniem nowoczesnych metod wytwarzania.

 Systemy instalacyjne z tworzyw sztucznych

Trzy termoplasty — polietylen, polibutylen i polipropylen — są powszechnie znane i konkurują ze sobą jako materiały do budowy kompletnych systemów instalacji wodnych i grzewczych. Woda, podobnie jak ogień, jest w stanie zniszczyć każdą budowlę, dlatego systemy instalacyjne muszą spełniać rygorystyczne wymagania normowe, a ich trwałość powinna być odpowiednio potwierdzona i zabezpieczona.

Ze względu na fakt, że instalacje są łączone oraz integrowane z różnymi urządzeniami, wszystkie elementy — złączki, połączenia i całe systemy — podlegają restrykcyjnym badaniom. Szczególnie rygorystycznie oceniana jest możliwość ich stosowania w instalacjach wody pitnej.

Choć koszt rur i złączek stanowi zazwyczaj nie więcej niż około 0,5% wartości wszystkich materiałów wykorzystanych w budynku, konkurencja pomiędzy producentami systemów instalacyjnych jest bardzo duża i ma charakter globalny. Kluczową rolę odgrywają tu koszty wytwarzania. W praktyce jednak optymalizacja kosztów produkcji nie zawsze idzie w parze z jakością systemu.

Nawet doświadczeni projektanci mają czasem trudność z oceną właściwości nowych produktów pojawiających się na rynku — szczególnie gdy ich główną przewagą jest niższa cena wynikająca z optymalizacji produkcji. W takiej sytuacji pojawia się pytanie, czy w procesie obniżania kosztów uwzględniono wszystkie wymagane normami parametry oraz czy w pełni zabezpieczono interes końcowego użytkownika.

Ma to szczególne znaczenie w kontekście interesu społecznego — zwłaszcza w budownictwie jednorodzinnym, wielorodzinnym, socjalnym oraz w obiektach użyteczności publicznej.

Zakładając jednak, że wszystkie systemy przechodzą wymagane badania i spełniają normy, pojawia się zasadnicze pytanie: który z nich najlepiej odpowiada na aktualne potrzeby branży instalacyjnej i budowlanej?

Najczęściej stosowane w instalacjach wodnych i grzewczych termoplasty to:

1. polipropylen (PP),
2. polietylen (PE),
3. polibutylen (PB).

Polipropylen

Ze względu na najniższą cenę jednostkową, obecnie najpopularniejszym materiałem jest polipropylen. Wykorzystuje się go nie tylko w instalacjach wodnych i grzewczych, ale również do produkcji rur kanalizacyjnych, rynien, kinet studzienek kanalizacyjnych oraz koryt w odwodnieniach liniowych. Jest to więc materiał bardzo szeroko rozpowszechniony.

Polipropylen — podobnie jak inne tworzywa sztuczne — w przeciwieństwie do stali i miedzi, jest odporny na korozję i nie wchodzi w reakcje chemiczne z wodą instalacyjną. Wyjątkiem są instalacje wykonane z polipropylenu typu PP-R (PP typ 3), dla których ogranicza się zawartość jonów miedzi w wodzie. W związku z tym wymaganiem wszystkie kształtki polipropylenowe z zatopionymi elementami gwintowanymi z mosiądzu muszą być dodatkowo niklowane.

W instalacjach wodnych i grzewczych najczęściej stosowany jest polipropylen PP-R (tzw. kopolimer losowy), charakteryzujący się nieregularną budową cząsteczkową. Ze względu na jego miejsce w klasyfikacji materiałowej stosuje się również oznaczenia PP typ 3 lub skrótowo PP3.

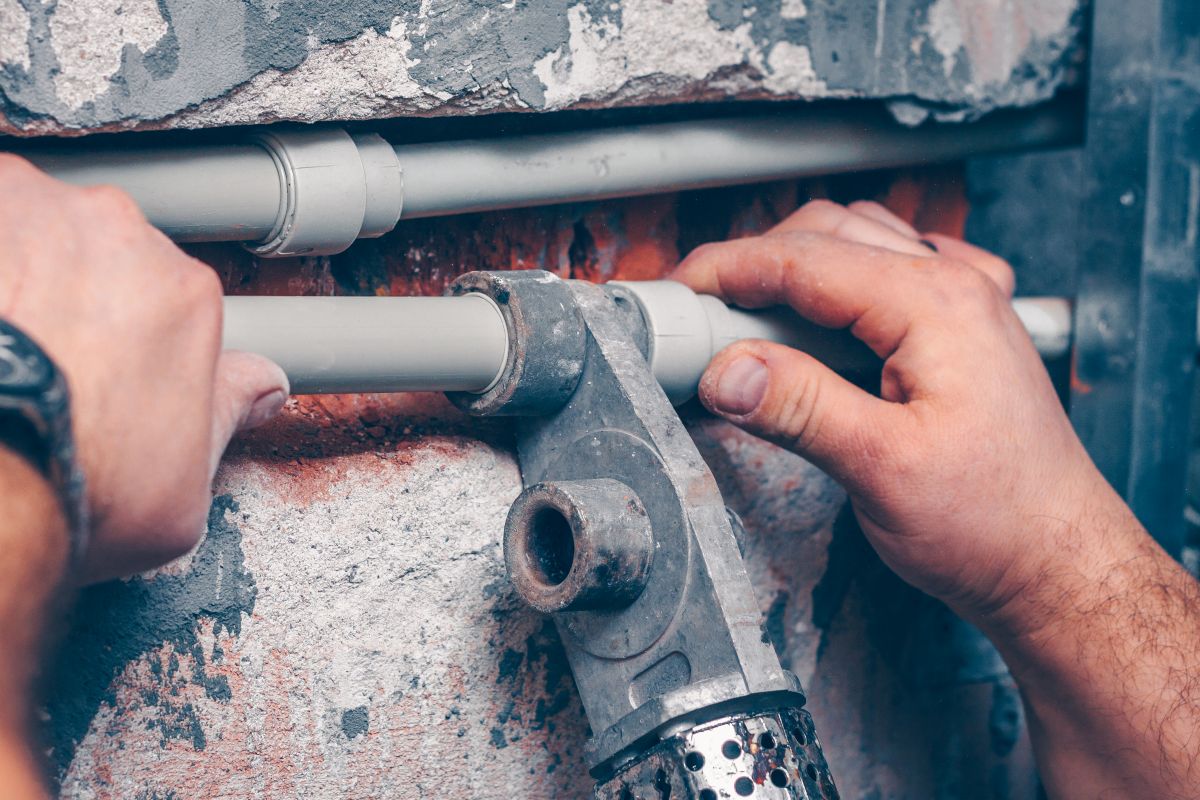

Rury polipropylenowe łączy się zasadniczo poprzez zgrzewanie. Połączenia mogą być wykonywane jako zgrzewanie kielichowe, elektrooporowe (z wykorzystaniem odpowiednich muf) oraz doczołowe.

 Polietylen

Nie mniej znanym i powszechnie stosowanym materiałem jest polietylen. Rury z polietylenu wykorzystywane są na szeroką skalę — szczególnie w instalacjach zewnętrznych, przyłączach domowych oraz różnego rodzaju rurociągach.

Polietylen charakteryzuje się bardzo dobrą odpornością chemiczną oraz wysoką elastycznością. Ze względu na swoją budowę wyróżnia się kilka jego odmian: polietylen niskiej (LDPE), średniej (MDPE) i wysokiej gęstości (HDPE), polietylen sieciowany (PEX) oraz polietylen PE-RT o podwyższonej odporności termicznej, uzyskiwanej dzięki modyfikacji składu materiałowego.

Warto zwrócić uwagę, że większość rur stosowanych w instalacjach centralnego ogrzewania i wody użytkowej, wykonanych z polietylenu, to rury wielowarstwowe. Wynika to z faktu, że sam polietylen charakteryzuje się stosunkowo dużą przepuszczalnością tlenu, dlatego w tego typu rozwiązaniach stosuje się warstwy antydyfuzyjne, ograniczające przenikanie tlenu do instalacji.

Ze względu na swoją popularność, polietylen jest wykorzystywany przez wielu producentów do tworzenia systemów instalacyjnych. W konsekwencji na rynku funkcjonuje duża liczba różnych systemów połączeń, co bywa wyzwaniem dla firm instalacyjnych realizujących projekty w określonych technologiach. Każdy system wymaga bowiem stosowania dedykowanych rozwiązań montażowych.

W praktyce oznacza to, że firmy instalacyjne często muszą dysponować szerokim zestawem narzędzi do obsługi różnych systemów. Obecnie najpopularniejszą metodą łączenia rur PE jest technika zaciskowa, wymagająca zastosowania specjalistycznych narzędzi — zaciskarek lub pras instalacyjnych.

 Polibutylen

Polibutylen jest materiałem termoplastycznym należącym do grupy poliolefin. Jego gęstość jest zbliżona do innych tworzyw tej grupy, takich jak PP czy PE. Dzięki bardzo dobrym właściwościom mechanicznym, wysokiej odporności chemicznej oraz niskiej rozszerzalności temperaturowej, materiał ten doskonale sprawdza się w instalacjach ciepłej wody.

Polibutylen produkowany jest w procesie polimeryzacji butylenu (C₄H₈), co pozwala uniknąć powstawania niepożądanych związków, takich jak chlor czy fluor. Odmiana PB 4237, ze względu na swoje właściwości, m.in. brak wpływu na smak i zapach medium, znajduje zastosowanie również w przemyśle spożywczym.

Podobnie jak PP i PE, polibutylen należy do grupy tworzyw niepolarnych, co oznacza, że jego powierzchnia nie ulega penetracji ani rozpuszczaniu. W praktyce wyklucza to możliwość łączenia elementów za pomocą klejów — w instalacjach stosuje się połączenia mechaniczne oraz zgrzewane, które w przypadku tego materiału sprawdzają się bardzo dobrze.

Jego wyjątkowa elastyczność — także w niskich temperaturach — oraz stabilność w wysokich temperaturach sprawiają, że polibutylen znajduje zastosowanie zarówno w instalacjach domowych, jak i przemysłowych.

Do najważniejszych cech polibutylenu należą:

• wysoka stabilność wymiarowa i trwałość w długim okresie,
• odporność na odkształcenia plastyczne,
• wysoka odporność na działanie gorących mediów,
• stabilność w trakcie montażu, również pod wpływem promieniowania UV,
• właściwości ograniczające rozwój flory bakteryjnej,
• elastyczność, także w niskich temperaturach,
• niska temperatura łamliwości,
• wysoka odporność na uderzenia i ścieranie.

Dzięki wysokiej odporności temperaturowej, w porównaniu z innymi materiałami, polibutylen umożliwia stosowanie rur o mniejszej grubości ścianek przy zachowaniu tych samych parametrów użytkowych. Przekłada się to na większe średnice wewnętrzne, niższe prędkości przepływu przy tej samej wydajności, mniejsze straty liniowe oraz niższą masę instalacji.

Zaawansowane badania, prowadzone zarówno w laboratoriach własnych, jak i niezależnych instytutach, potwierdziły, że optymalnym materiałem dla tego typu systemów jest polibutylen PB 4237 — częściowo krystaliczna poliolefina termoplastyczna, charakteryzująca się wysoką trwałością długoterminową oraz bardzo dobrą odpornością na wysoką temperaturę. Są to kluczowe parametry dla nowoczesnych instalacji wodnych i grzewczych.

Podsumowanie

Polibutylen, w swojej homopolimerowej formie, w istotny sposób wpływa na rozwój branży instalacyjnej. Jest jedyną poliolefiną, która łączy wysoką udarność z wysoką odpornością na pełzanie — a więc cechy rzadko występujące jednocześnie, wynikające z dużej sprężystości tego materiału.

W swojej podstawowej formie polibutylen wykazuje również korzystne właściwości w kontekście biodegradacji. Z tego względu stosowany jest jako dodatek (kopolimer) zwiększający trwałość innych tworzyw, a jednocześnie — w przypadku materiałów opakowaniowych — może wspierać poprawę ich właściwości środowiskowych.

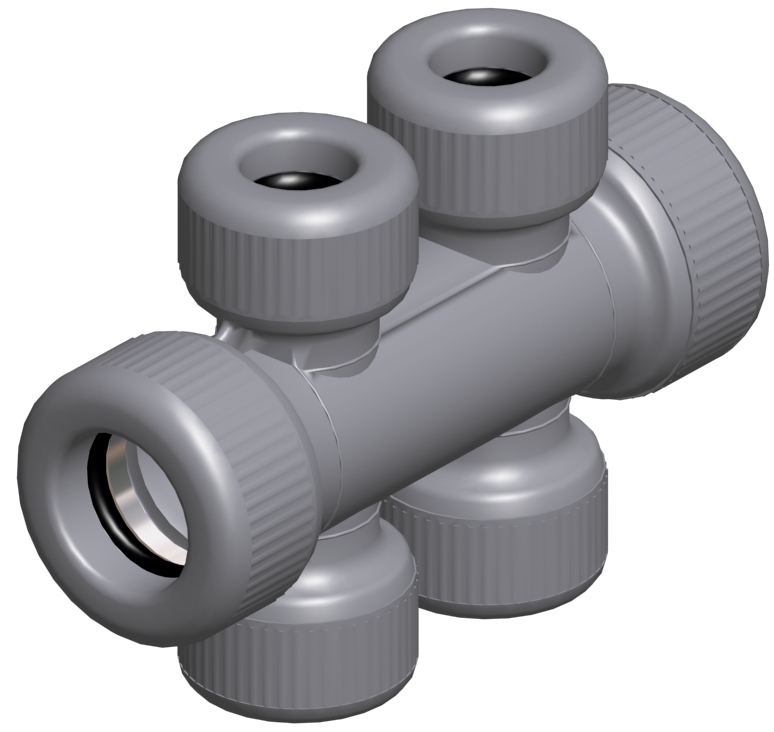

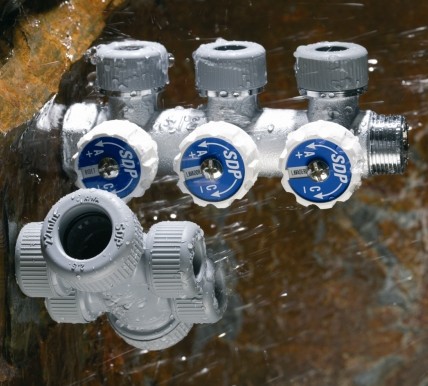

Najbardziej rozpowszechniony w Polsce system oparty na polibutylenie — Terrain SDP — wyróżnia się dwoma kluczowymi cechami. Pierwszą jest trwałość oraz podwyższona odporność wynikająca bezpośrednio z właściwości materiału. Drugą są szybkozłącza, które znacząco przyspieszają montaż instalacji w zakresie średnic do 50 mm.

To rozwiązanie odpowiada na aktualne wyzwania branży budowlanej, w szczególności na niedobór wykwalifikowanych pracowników oraz potrzebę optymalizacji czasu i kosztów realizacji inwestycji.
